鎧裝熱電偶

2021/05/18 08:17:44

鎧裝熱電偶通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量生產過程中的O℃~1300℃范圍內液體、蒸汽和氣體介質以及固體表面溫度。...

應用：

鎧裝熱電偶通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量生產過程中的O℃~1300℃范圍內液體、蒸汽和氣體介質以及固體表面溫度。

特點：

熱響應時間少，減小動態誤差；可彎曲安裝使用；

測量范圍大；

機械強度高，耐壓性能好；

工作原理：

鎧裝熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。

測溫范圍及允差:

注：t為被測介質溫度

常溫絕緣電阻:

鎧裝偶在環境溫度為20±15℃，相對濕度不大于80%，試驗電壓為500±50V(直流）電極與外套管之間的絕緣電阻≥1000Mo。

即1n長的試樣的絕緣電阻為1000M；
10m長的試樣的絕緣電阻為10OM；

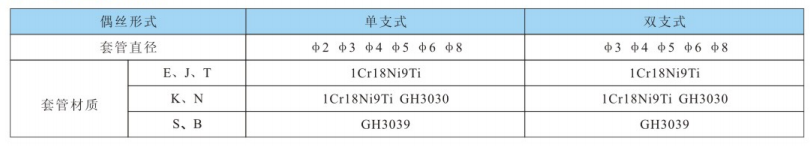

偶絲直徑及材料：

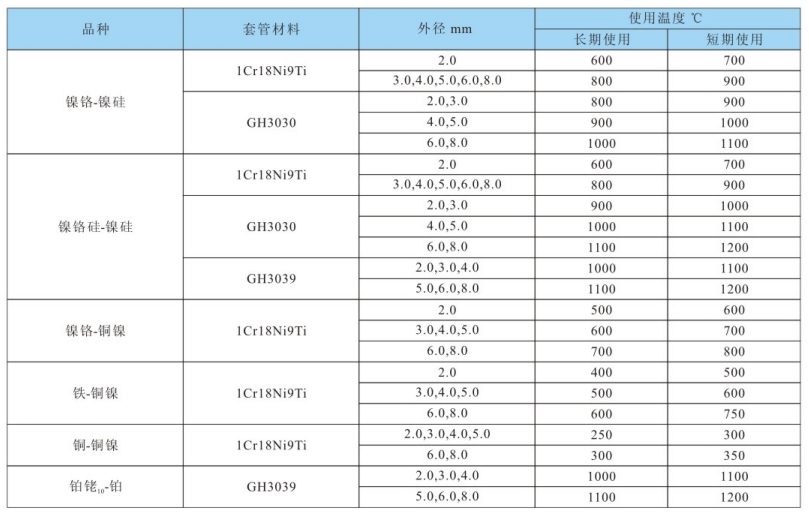

鎧裝熱電偶推薦使用溫度：

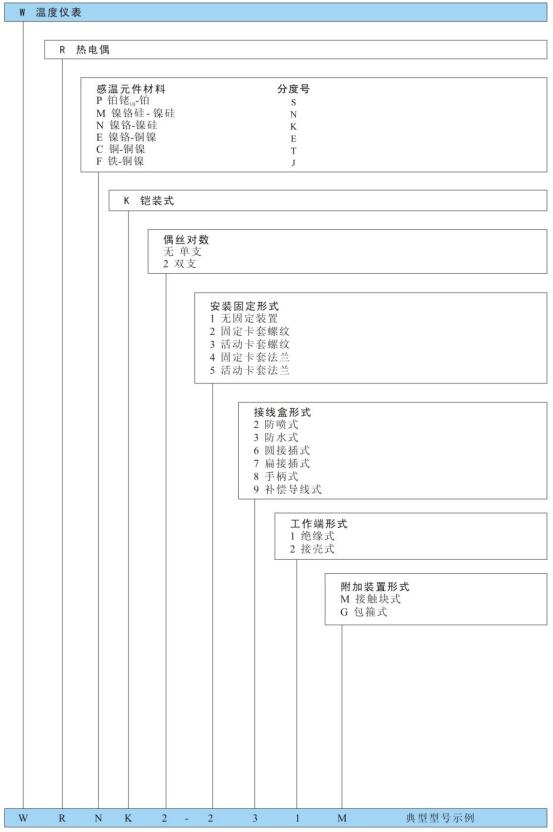

型號命名方法：
