UHZ-158S-UK系列插入式磁性液位控制器

2021/05/18 08:13:34

UHZ-158S-UK系列插入式磁性液位控制器輸出液位的開關信號。產品與相應的電路配合,可用于石油、化工、紡織、印染、環(huán)保、民用建筑等各種敞口或密閉容器的液位控制和報警。...

產品簡介：

UHZ-158S-UK系列插入式磁性液位控制器輸出液位的開關信號。產品與相應的電路配合,可用于石油、化工、紡織、印染、環(huán)保、民用建筑等各種敞口或密閉容器的液位控制和報警。

特點：

※ 應用廣、可適宜介質的液位控制。

※ 結構簡單、安裝方便、維修簡易、價格便宜。

主要參數：

精業(yè)：±10mm

控制G度：3006000mm

連接法蘭尺寸：DN100，DN80，PN1 . 0(法蘭連接)

防爆標志-隔爆型：Exd lI BT46（僅限于24VDC)，本安型： Exia IICT4o6

控制接點容量：AC220V , 1A(阻性)；DC24V,0 . 5A

控制接點：5×10“次

控制接點數：1、2、3、4點之間任選(C過4點可在訂貨時注明)。

出線接口螺紋：M20×1 .5內螺紋。

結構原理：

利用磁性浮子隨液位升或降,使傳感器檢測管內設定位置的干簧管開關動作，發(fā)出接點開(關）轉換信號。

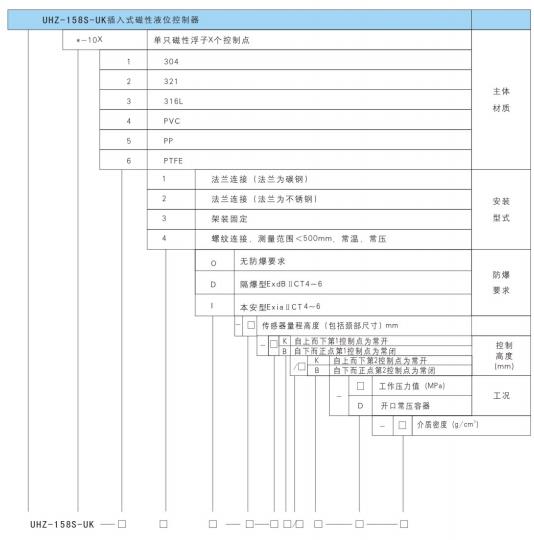

產品選型標記（表一）：

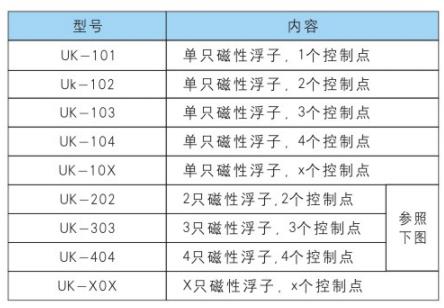

產品選型標記（表二）：

注，*10X為單只磁性浮子，X個控制點（如上．下限控制即為102，如上限、上上限、下限、下下限控制即為104），若X只磁性浮子X個控制點，選型標記應為XOX。（如202則表示為只磁性浮子、2個控制是點。）
