平衡流量計

2021/05/18 07:25:59

PHL型平衡流量計對傳統節流裝置進行了較大的改進，具有平衡整流的特征。傳統節流裝置只有一個流通孔徑，節流后使流體失去了好的狀態；...

聯系浦卓

上海浦卓測控技術有限公司
地址：上海市松江區新界路1號10幢A226
聯系人：侯經理
電話：021-37827699
傳真：021-37827568
郵箱：sales@puzhuo.com.cn
官網：http://www.dayouketang.cn/

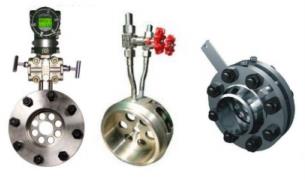

平衡流量計產品展示圖：

平衡流量計

概述：

PHL型平衡流量計對傳統節流裝置進行了較大的改進，具有平衡整流的特征。傳統節流裝置只有一個流通孔徑，節流后使流體失去了好的狀態；而平衡流量計有多個函數孔徑，能較大限度地把流場平衡整流成理想流體，從而將差壓式流量計的優勢發揮的比較好。平衡流量計幾乎適用于不同的流體測量，目前已經廣泛應用到石油、化工、冶金、電力、水處理等行業。

工作原理：

平衡流量計是差壓式流量儀表，其工作原理與其他差壓式流量計一樣，都是基于密封管道中的能量轉換原理:在理想流體的情況下管道中的流量與差壓的平方根成正比；用測出差壓值根據伯努利方程就可計算出管道中的流量。平衡流量傳感器是一個多孔的圓盤節流整流器，安裝在管道的截面上，每個孔的尺寸和分布是基于公式和測試數據而定制的，稱為函數孔。當流體穿過圓盤的函數孔時，流體將被平衡整流，渦流被較小化，形成近似理想流體，通過取壓裝置，可獲得穩定的差壓信號，根據伯努利方程計算出體積流量、質量流量。

產品特點：

1.線性度高、重復性好。平衡流量傳感器具有對稱多孔結構特點，能對流場進行平衡，降低了渦流、振動和信號噪聲，流場穩定性大大增加，使線性度比孔板提了5~10倍，重復性提了54%，為0. 15%，從其綜合性能來看，平衡流量計屬于流量計行列。5:1量程比時，線性度可達土0.3%；7:1量程比時，線性度可達土0.5% ；10:1量程比時，線性度可達土1.0%。

2.直管段要求低。平衡流量傳感器由于流場穩定，且壓力恢復比孔板快兩倍，大大縮短了對直管段的要求其前后直管段一般為前3D后1D，小可以小于0.5D,從而省去大量直管段，比如昂貴的材料的管道。

3.減少永久壓力損失。多孔對稱的平衡設計，減少了紊流剪切刀渦流的形成，降低了動能的損失，在同樣的測量工況下，與孔板相比減少了2.5倍的壓力損失，從而節省了相當大的運行能量成本。

4.耐臟污不易堵。多孔對稱的平衡設計，減少了紊流剪切刀和渦流的形成，從而大大降低了滯留死區的形成，確定臟污介質順利通過多個孔，減小了流體孔被堵塞的機會。

5.需要配管的變化和相關儀表的改，比較適合全廠能源計量EMS改造中將孔板改為平衡流量計。

6.流量測量范圍寬。根據試驗結果，平衡流量計的性能，使其流速可以從較小到音速;其較小雷諾數可低于200，較大雷諾數大于107; β 值可選0.25~ 0.90。

7.長期穩定性好。由于其紊流剪切力的明顯減小，大幅度降低了介質與節流件直接的摩擦，其β值長期保持不變，整個儀表無可動部件，因此可以長期保持穩定性。

8.可測高溫高壓介質。與孔板等節流裝置- -樣，工作溫度壓力取決干管道和法蘭的材質，工作溫度可達850C，工作壓力可達42MPa。

9.可測復雜工況介質。由于其結構設計，使其具有的性能，它可以進氣液兩相，不同混合氣體(如瓦斯、沼氣、煤氣等等)、低溫氣體(如LNG、液氮、液氧、液氬、液氫、液氯、液化乙烯、液化石油氣等等)、氣液兩相介質(如濕氣)、漿料、多相水流、震動水流、電磁干擾介質和雙向流。

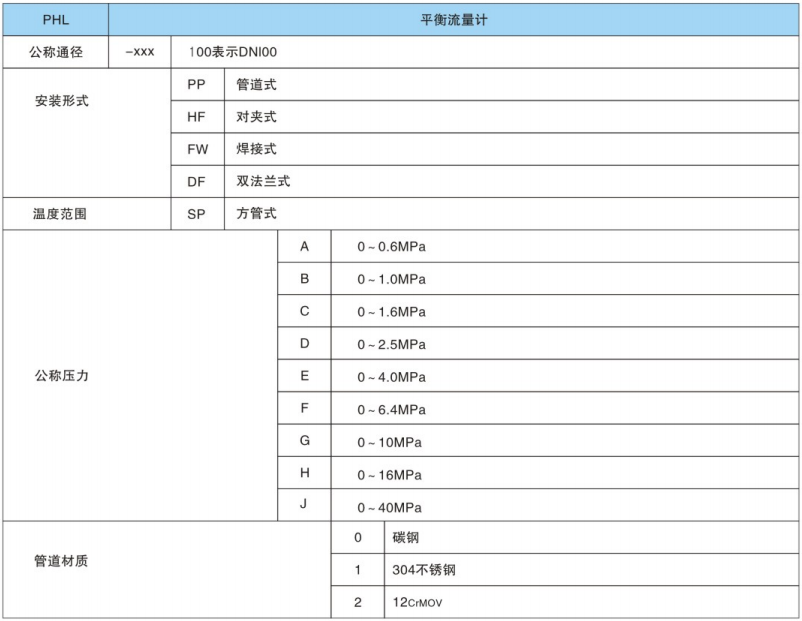

平衡流量計選型：
